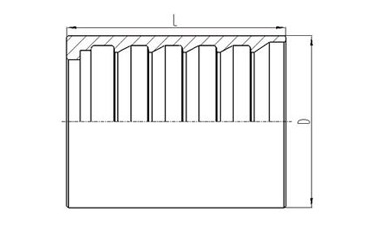

软管内径 | 尺寸 | |||
|---|---|---|---|---|
PART NO. | DN | DASH | D | L |
00100-03 | 5 | 3 | 17.5 | 27 |
00100-04 | 6 | 4 | 20.6 | 30 |
00100-05 | 8 | 5 | 21.5 | 31 |
00100-06 | 10 | 6 | 24 | 32 |
00100-08 | 12 | 8 | 28.5 | 34 |
00100-10 | 16 | 10 | 32 | 37 |
00100-12 | 20 | 12 | 26 | 43 |
00100-16 | 25 | 16 | 43 | 50 |
00100-20 | 32 | 20 | 50.5 | 59 |
00100-24 | 38 | 24 | 57 | 74 |
00100-32 | 51 | 32 | 70.6 | 78 |
软管内径 | 尺寸 | |||
|---|---|---|---|---|
PART NO. | DN | DASH | D | L |
00200-03 | 4 | 3 | 20.6 | 27 |
00200-04 | 6 | 4 | 21 | 30 |
00200-05 | 8 | 5 | 24 | 31 |
00200-06 | 10 | 6 | 25.5 | 32 |
00200-08 | 12 | 8 | 30 | 34 |
00200-10 | 16 | 10 | 33.4 | 37 |
00200-12 | 20 | 12 | 38 | 43 |
00200-16 | 25 | 16 | 46 | 50 |
00200-20 | 32 | 20 | 56 | 59 |
00200-24 | 38 | 24 | 62 | 74 |
00200-32 | 51 | 32 | 75 | 78 |
软管内径 | 尺寸 | |||
|---|---|---|---|---|
PART NO. | DN | DASH | D | L |
00200-03 | 4 | 3 | 20.6 | 27 |
00200-04 | 6 | 4 | 21 | 30 |
00200-05 | 8 | 5 | 24 | 31 |
00200-06 | 10 | 6 | 25.5 | 32 |
00200-08 | 12 | 8 | 30 | 34 |
00200-10 | 16 | 10 | 33.4 | 37 |
00200-12 | 20 | 12 | 38 | 43 |
00200-16 | 25 | 16 | 46 | 50 |
00200-20 | 32 | 20 | 56 | 59 |
00200-24 | 38 | 24 | 62 | 74 |
00200-32 | 51 | 32 | 75 | 78 |
软管内径 | 尺寸 | |||
|---|---|---|---|---|
PART NO. | DN | DASH | D | L |
00210-03 | 5 | 3 | 20.6 | 27 |
00210-04 | 6 | 4 | 22.2 | 30 |
00210-05 | 8 | 5 | 23 | 31 |
00210-06 | 10 | 6 | 25 | 32 |
00210-08 | 12 | 8 | 28.3 | 34 |
00210-10 | 16 | 10 | 31.5 | 37 |
00210-12 | 20 | 12 | 35.5 | 43 |
00210-16 | 25 | 16 | 45 | 50 |
00210-20 | 32 | 20 | 55 | 59 |
00210-24 | 38 | 24 | 62.5 | 74 |
00210-32 | 51 | 32 | 75.5 | 78 |
软管内径 | 尺寸 | |||
|---|---|---|---|---|
PART NO. | DN | DASH | D | L |
03310-03 | 5 | 3 | 21 | 23 |
03310-04 | 6 | 4 | 23 | 30.5 |
03310-05 | 8 | 5 | 24 | 30 |
03310-06 | 10 | 6 | 26 | 32 |
03310-08 | 13 | 8 | 29 | 34 |
03310-10 | 16 | 10 | 33 | 37 |
03310-12 | 19 | 12 | 37 | 42 |
03310-16 | 25 | 16 | 46 | 51 |
03310-20 | 32 | 20 | 59 | 59 |
软管内径 | 尺寸 | |||
|---|---|---|---|---|
PART NO. | DN | DASH | D | L |
00400-04 | 6 | 4 | 22 | 37.5 |
00400-06 | 10 | 6 | 25.5 | 39 |
00400-08 | 12 | 8 | 29 | 41 |
00400-10 | 16 | 10 | 32.5 | 43 |
00400-12 | 20 | 12 | 37 | 51 |
00400-16 | 25 | 16 | 46.5 | 64.5 |
软管内径 | 尺寸 | |||
|---|---|---|---|---|
PART NO. | DN | DASH | D | L |
00401-20 | 32 | 20 | 53 | 67.5 |
00401-24 | 38 | 24 | 61 | 75 |
00401-32 | 51 | 32 | 77 | 79 |
软管内径 | 尺寸 | |||
|---|---|---|---|---|
PART NO. | DN | DASH | D | L |
00402-04 | 6 | 4 |
| 30 |
00402-06 | 10 | 6 |
| 33 |
00402-08 | 12 | 8 |
| 34 |
00402-10 | 16 | 10 |
| 39 |
00402-12 | 20 | 12 |
| 40 |
00402-16 | 25 | 16 |
| 51 |
00402-20 | 32 | 20 |
| 60 |
00402-24 | 38 | 24 |
| 70 |
00402-32 | 51 | 32 |
| 72 |
